智能变频控制系统

智能变频控制系统

产品概述：

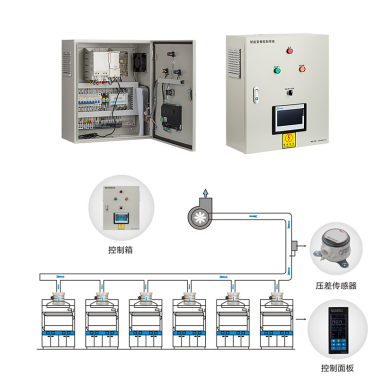

在实验室集中排风控制系统中，往往一个排风机，接多个通风柜、排风罩等排风，这个时候根据排风点的数量需求控制风机频率控制总排风量。

昕展科技采用最先进的多段静压控制技术，做到排风量需求的精准控制。多段静压变频控制技术通过S设定最近点、最远点、不同排风点启停数量组合的不同管道静压值的恒定，从而达到风量精确控制的目的。克服管道静压控制及多段速控制的缺点，通过管道静压及多段速控制的结合实现精准风量控制的目的。

排风点阀门打开，管道静压变化，通过压差传感器采集压差信号，传输给可编程静压控制器（PLC）,静压控制器接收管道静压差值的变化，进行内部逻辑运算，比较实际值与设定值的差，经运算后发出指定调整排风机电机运行变频调整风量，从而保证所需要的风量需求。

系统组成：

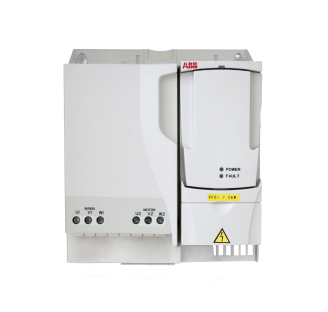

1、变频器  ABB

昕展科技ABB域经销商，具有多年的变频调试控制技术经验，有着完善的售后服务体系。

产品优势：

ABB变频器是行业的知名品牌，产品性能稳定

ABB变频器有着较完善的售后服务体系

ABB变频器常备库存充足，供货速度快

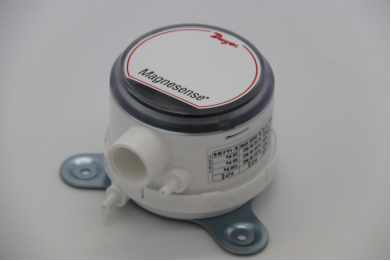

 2、压差变送器：Dwyer/德威尔   美国

输出信号： 0 ～ 10VDC（3线）或4 ～ 20MA（2线），供电电源：24V DC

Ø 精度±0.5%，静态精度在常温下为1%FS，温度补偿范围是-18～+65℃,在温度补偿范围外的热漂移小于+0.06%FS/℃

Ø 量程：0 ～1500Pa

Ø 介质：适用于空气或非导电气体

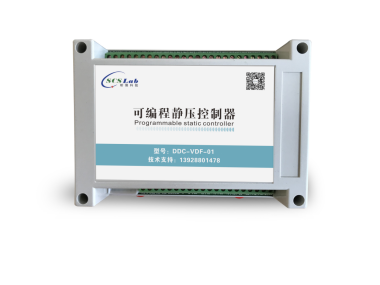

3、可编程静压控制器

昕展科技针对实验室排风控制系统的特点及要求，自主开发了高精度的可编程静压控制器，它采用32位芯片，具有纳米级的运行速度和极强的抗干扰能力。输入输出均用用光耦隔离。内部集成了输入输出模块，及RS485通讯模块，在控制功能、成本、精准性及便利性方面，都是一种全新的控制理念。

产品特点：

Ø 多个管道静压值的设定

Ø 可接收无源、RS485通讯信号

Ø 可配触摸屏、LED屏进行参数设置

Ø 安装便捷。采用DIN导轨和固定孔安装

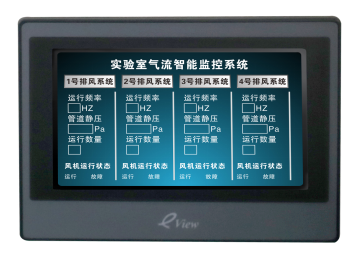

4、操作面板（触摸屏、LED屏）

昕展科技自主开发的LED操作面板与可编程静压控制器通讯，可以直接数字化根据风量需求设置多段风机运行频率、多段风机静压值的设定。减少了在变频器内部参数值的设定，操作更简单。无需专业人员进行风量设置调试，用户也可以根据使用需求，通过上下键或者数字键调大风量或减少风量值的设定。

产品特点：

Ø LCD液晶屏显示，数字化操作面板

Ø 暗装，超薄尺寸，厚度仅6mm

Ø 采用高可靠性单片机，抗干扰远程摇控

Ø 多功能配置，满足不同需求

系统特点：

Ø 稳定性强  系统选用的为行业一流品牌的变频器、传感器等元器件，产品性能更稳定

Ø 调试简单  触摸屏上数字化操作设置排风量，无需专业的工程师，风管安装师傅即可完成安装与调试

Ø 精准性    系统自动识别通风柜等排风点使用的数量，系统自动恒定风管所需的静压（风量），达到了精准控制。

Ø 智能化    系统的调试设置均在触摸屏上完成，系统自动识别排风点的数量，计算所需风量。同时还可完成活性碳过滤器堵塞报警。
